Использование эластомеров началось сотни лет назад. В 1839 году произошел прорыв: благодаря вулканизации резина стала принимать самые разные формы. Даже сегодня эти процессы используются для производства различных видов резины. Однако для придания им конкретной формы чрезвычайно важную роль играет литье резины под давлением.
Литье резины под давлением используется для изготовления широкого спектра резиновых изделий. К небольшим изделиям относятся уплотнители, прокладки, уплотнительные кольца, втулки, клавиатуры и т. д. К более крупным изделиям относятся автомобильные шины, промышленные ролики, детали конвейеров, пневматические амортизаторы и т. д. Все эти детали широко используются в промышленном производстве.
Основы литья резины под давлением
Литье резины под давлением — это, как правило, метод придания формы резине. Это технологический процесс массового производства резиновых деталей. При этом методе машина под высоким давлением впрыскивает невулканизированную резину в нагретую форму. Высокое давление заставляет расплавленную резину принимать форму, точно соответствующую форме. Таким образом, этот метод позволяет производить большое количество идентичных деталей с высокой степенью однородности. В результате данный метод является идеальным вариантом для непрерывного производства.
Отличие этого процесса от прессования с уплотнением заключается в том, что сырье перед прессованием приводится в расплавленное состояние. При этом в процессе прессования с уплотнением нагрев и давление применяются одновременно. Это накладывает ряд ограничений на конечную деталь.
Формование под давлением не позволяет обеспечить такую же высокую точность, как литье под давлением. Этот метод значительно медленнее, чем литье под давлением. Кроме того, при нём чаще возникают обломочки и отходы. Именно в этом литье под давлением имеет преимущество и позволяет избежать таких недостатков.
В отличие от трансферного формования, в этом процессе для вдавливания материала в полость формы используется гидравлический плунжер. Трансферное формование обеспечивает более высокую точность, чем прессовое формование. Однако оно по-прежнему не достигает уровня точности литья под давлением.
С помощью технологии литья резины под давлением можно изготавливать широкий ассортимент резиновых изделий. В промышленном производстве эта технология широко применяется. От автомобилестроения и электроники до медицины и других отраслей — её можно встретить практически везде.
Литье резины под давлением, как правило, подразделяется на различные виды в зависимости от сложности конечных деталей. Станок может оставаться тем же; меняется только форма. Для изделий, требующих изменения размеров, конструкции или материалов, меняется форма. К типичным изделиям из резины, изготовленным методом литья под давлением, относятся уплотнители, медицинские диафрагмы, прокладки, уплотнительные кольца и другие.

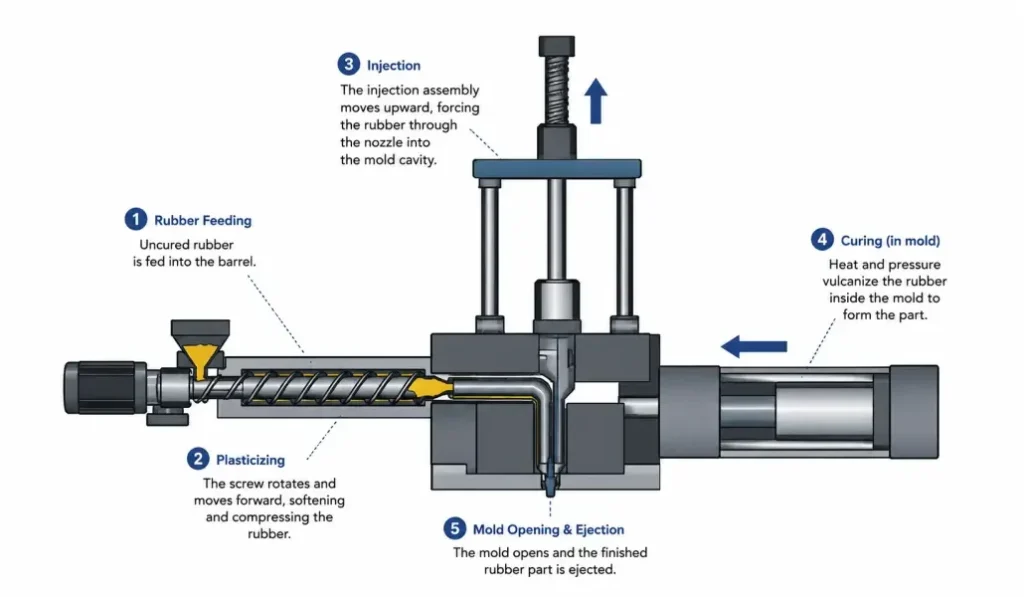

Принцип работы устройства для литья резины под давлением
В процессе литья резины под давлением решающую роль играет правильное оборудование. Качественное оборудование гарантирует наилучший результат и точность выполнения каждого проекта. Оно обеспечивает плавное регулирование температуры и давления. Таким образом, это позволяет сократить количество дефектов и ошибок в процессе производства. В целом, правильное оборудование повышает эффективность и сокращает количество отходов и простоев.
Узел впрыска
Узел впрыска является одной из основных частей формовочного устройства. Он нагревает, выталкивает и подает неотвердевшую резину в полость формы. Этот узел также регулирует скорость и давление впрыска в процессе формования. Одна из его основных задач — обеспечить равномерное заполнение полости. Точное регулирование впрыска гарантирует однородность формы и плотности изделий, а также позволяет избежать неполного заполнения полости.
Зажимное устройство
Зажимной узел удерживает обе половины формы вместе, обеспечивая ровную и точную форму изделия. Как правило, он фиксирует половины формы во время литья под высоким давлением. Различные системы, в том числе гидравлические, электрические и рычажные, создают высокое давление, необходимое для противодействия внутренним силам, действующим в полости формы. Таким образом, предотвращается вытекание резины. Правильное зажатие также гарантирует точные размеры детали, соответствующие размерам пресс-формы.
Система инструментов
Система инструментов включает в себя сами пресс-формы. Они тщательно спроектированы с учетом точной формы изделия и, соответственно, требований к вулканизированной резине. Качественные инструменты гарантируют точные и повторяемые результаты в каждом производственном цикле. Некачественные инструменты приводят к неравномерным результатам и потере материала, что вызывает значительные затраты времени. По этой причине материал и конструкция пресс-форм играют здесь очень важную роль.
Вентиляция
В процессе литья резины под давлением вентиляционная система является обязательным элементом. Она позволяет застрявшему воздуху выходить из формы. При заполнении полости резиной также выходят летучие газы. Без вентиляции внутри полости могут образовываться воздушные пузыри, которые ослабляют резину и приводят к появлению дефектов. Хорошая вентиляционная система значительно повышает качество детали.
Процесс литья резины под давлением
Процесс литья резины под давлением требует системного подхода. Соблюдение этих последовательных этапов имеет решающее значение для успеха в промышленном производстве. Пропуск даже одного из них может привести к серьезным последствиям. В совокупности эти этапы помогают обеспечить бесперебойный поток материала, правильное вулканизирование и точные размеры. В результате получаются надежные и высококачественные резиновые детали. Ниже приводится подробное описание всех необходимых этапов литья резины под давлением.
Шаг 1. Факторы, связанные с материалом и технологическим процессом TP5T1
Резина бывает разных видов в зависимости от компонентов, используемых при её производстве. Каждый вид обладает уникальными свойствами и хорошо подходит для определённых областей применения. Выбор подходящего материала имеет решающее значение. На конечное качество также влияют и другие факторы, связанные с технологией обработки. В совокупности они определяют эксплуатационные характеристики и долговечность деталей.
Типы материалов
Существуют различные виды резины в зависимости от компонентов, используемых при её производстве. Как известно, они по-разному ведут себя в различных условиях. Например, натуральная резина обладает прочностью и эластичностью, что делает её пригодной для общего назначения. Силиконовая резина устойчива к высоким температурам. Она может оказаться полезной при изготовлении медицинских и пищевых изделий.
SBR отличается экономичностью и обладает достаточной прочностью, обеспечивающей износостойкость. Его можно использовать в шинах и ремнях безопасности. EPDM лучше подходит для применения на открытом воздухе, поскольку отлично противостоит воздействию окружающей среды. NBR хорошо подходит для сред, содержащих масло и топливо. Фторуглерод (FKM) обладает износостойкостью в условиях воздействия агрессивных химических веществ и экстремальных температур в аэрокосмической отрасли.
Добавки
Для улучшения эксплуатационных характеристик резины в долгосрочной перспективе в её состав добавляют различные виды добавок. К числу наиболее распространённых относятся красители, наполнители, пластификаторы, антиоксиданты и другие вещества. Каждая добавка выполняет определённую функцию, а их соотношение в смеси способствует повышению износостойкости и функциональности. В результате резина становится прочной и готовой к выполнению самых сложных задач.
Контроль усадки
Когда резина после формования отвердевает и затвердевает, она со временем дает усадку. Необходимо рассчитать коэффициент усадки для каждой резиновой смеси. При литье под давлением коэффициент усадки должен быть ниже. Низкая усадка означает меньшее количество погрешностей и дефектов, что помогает обеспечить точное соответствие габаритам. Точный расчет коэффициента усадки имеет здесь решающее значение для определения инженерных допусков.
Безопасность при работе с открытым огнём
Термин «скорч» обычно обозначает состояние до вулканизации, когда резина проходит через цилиндр или систему каналов. Это происходит, когда резина преждевременно отвердевает и быстро нагревается. Поэтому необходимо обеспечить защиту от скорча, чтобы резина дольше сохраняла стабильные свойства. С самого начала следует обеспечить правильное заполнение формы, а также контролировать температуру и время процесса.
Этап 1: Подготовка формы TP5T2
Подготовка пресс-формы также является важнейшим этапом литья резины под давлением. Для правильной подготовки пресс-формы необходимо выполнить несколько шагов. Хорошо обслуживаемая пресс-форма позволяет стабильно получать чистые изделия высокого качества. Это также влияет на качество поверхности готовых изделий.
Правильная чистка
Перед нанесением разделительного средства проверьте поверхность формы на чистоту. Очищайте форму после каждого использования. Обратите внимание: остатки материала ухудшают качество продукции. В то же время чистые формы обеспечивают более высокое качество деталей.
Нанесите антиадгезив
После очистки нанесите разделительное средство по поверхности формы. Это крайне важный этап, позволяющий обеспечить безопасное извлечение каждой детали без дефектов и повреждений. Без него резина прилипает к форме. Обязательно подбирайте разделительное средство в соответствии с типами используемой резины.
Проверить вентиляционные отверстия
После нанесения материала проверьте вентиляционные отверстия. Они позволяют выходить застрявшему воздуху. Если вентиляционные отверстия заблокированы, внутри формы могут образовываться воздушные пузыри, что приведет к дефектам детали. Таким образом, наличие свободных вентиляционных отверстий крайне важно для обеспечения плавного течения резины и предотвращения получения дефектов в готовых деталях.
Термоформовка
Каждая форма перед использованием должна быть должным образом нагрета, поскольку холодные формы затвердевают неравномерно. Нагрев формы обеспечивает мгновенное затвердевание резины при контакте. Всегда нагревайте форму равномерно, чтобы избежать появления мягких и не прочных соединений и деталей.
Проверить выравнивание
Проверьте направляющие штифты на точность выравнивания. Каждая форма требует тщательного выравнивания. В противном случае формы могут производить неровные детали, что приведет к потере материала и значительным затратам. По этой причине необходимо проверять выравнивание перед каждым циклом.
Шаг 1. Подача материала TP5T3
Под подачей сырья понимается засыпка резиновых полос в бункер машины. Вращающийся шнек автоматически продвигает сырьё в направлении нагретого цилиндра. Неравномерная подача приводит к деформации конструкции.
Шаг 1: Термопаста TP5T4
Термокомпозит обеспечивает быстрое и равномерное нагревание цилиндра. Он делает резину более мягкой. Кроме того, он способствует плавному подаче резины. Необходимо контролировать температуру, чтобы избежать преждевременного отвердевания.
Шаг 1: TP5T5 — измерение доз
Шнек перемещается вперед и назад, чтобы набрать точное количество мягкой резины. Этого количества хватает на один цикл впрыска. Точное дозирование обеспечивает идеальное заполнение форм, не приводя к образованию облоя и пустот.
Шаг 1: Закрытие пресс-формы TP5T6
После заполнения полости формы мощные гидравлические зажимы сжимают половинки с огромным давлением. Усилие зажима удерживает их в сжатом состоянии и предотвращает вытекание резины. Такое сильное усилие зажима обеспечивает высокое качество детали.
Шаг #7: впрыск резины
Теперь нагретый каучук впрыскивается в полость формы. Под высоким давлением теплый каучук заполняет полость через узкие каналы. В процессе литья силиконового каучука под давлением необходимо контролировать скорость заполнения. Высокая скорость обеспечивает идеальное заполнение каждого угла.
Шаг 1: Поместить TP5T8 в форму
После уплотнения машина продолжает подавать резину по каналам. При отверждении резина сжимается, в результате чего образуются зазоры. Дополнительная подача резины заполняет эти зазоры и повышает прочность. Таким образом, это также позволяет сохранить точные размеры детали.
Этап 1: отверждение TP5T9
Затем высокая температура внутри формы вызывает термоотверждение резины и закрепляет форму изделия. Если говорить подробнее, этот процесс связывает молекулы резины между собой и укрепляет соединения. В результате мягкая резина превращается в эластичный и прочный материал.
Шаг 1: Выталкивание TP5T10
После отверждения изделие готово к извлечению. Зажимной узел легко раскрывает форму. Выталкивающий штифт выталкивает горячую резину из формы. Это автоматизированный процесс, который проходит без повреждения детали.
Ключевые параметры литья резины под давлением и оптимизация качества
В основе каждого успешного процесса формования резины лежат параметры, которые играют решающую роль. Операторы должны контролировать температуру, скорость, время и давление. Эти ключевые переменные требуют точного регулирования. Незначительное изменение любого из них может привести к серьезным повреждениям. Кроме того, правильная настройка параметров гарантирует стабильно высокое качество продукции.
Параметры процесса
Параметры процесса определяют весь процесс литья резины под давлением. Нагрев цилиндра, скорость впрыска, противодавление и усилие зажима являются наиболее важными факторами, определяющими процесс впрыска. Настройте нагрев таким образом, чтобы резина не отвердевала слишком быстро. Используйте подходящее давление. Слишком высокое давление может привести к образованию облоя. С другой стороны, слишком низкое давление может привести к неполному заполнению формы резиной.
Скорость также играет важную роль. При установке высокой скорости впрыска форма заполняется равномерно. Более низкая скорость впрыска может привести к появлению слабых мест в готовом изделии. Усилие зажима удерживает форму под высоким давлением. Понимание этих параметров упрощает производственный процесс. Такой подход может снизить количество брака и помочь сэкономить ценные материалы.
Сроки вулканизации
Время вулканизации определяет процесс отверждения резины при литье резины под давлением. Обычно оно показывает, насколько прочной становится резина внутри горячей формы. Различные типы резины требуют разной температуры и времени отверждения. Поэтому необходимо подобрать для конкретного типа резины соответствующую температуру и время отверждения.
Если время окажется слишком коротким, формованная деталь может остаться мягкой и липкой. Напротив, если оставить её на слишком длительное время, резина может затвердеть и стать ломкой. Чтобы избежать таких проблем, проведите испытания резины, чтобы определить точное время отверждения. Это придаёт резине высокую прочность, эластичность и долговечность.
Контроль качества
Перед отправкой каждое изделие проходит контроль качества. Каждая готовая деталь подвергается тщательной проверке после литья резины под давлением. Работники проверяют наличие дополнительных трещин, повреждений, соответствие размерам, наличие облоя и зазоров, чтобы обеспечить соблюдение строгих стандартов качества. Ни одна деталь не остается непроверенной. На этом этапе выявляется и фиксируется любая проблема.
Кроме того, работники выявляют в изделиях места сгорания и слабые места. Многие используют различные инструменты для измерения толщины, твердости и прочности. Как правило, сначала проводятся визуальные проверки, а затем — другие виды испытаний для обеспечения более высокого качества. Таким образом, подтверждается, что резиновая деталь будет бесперебойно функционировать в процессе эксплуатации. Это также позволяет сократить количество возвратов и жалоб и укрепить доверие клиентов.
Резюме
Процесс литья резины под давлением — это надёжный, безопасный и быстрый способ изготовления прецизионных деталей. Для обеспечения точности в этом процессе используются многие переменные, такие как скорость, температура, давление и автоматизированная система. Чтобы избежать значительных затрат, необходимо также правильно подготовить формы. Большое значение имеет выбор подходящих резиновых материалов и правильная настройка каждого параметра. В целом, точное управление позволяет добиться наилучших результатов.
